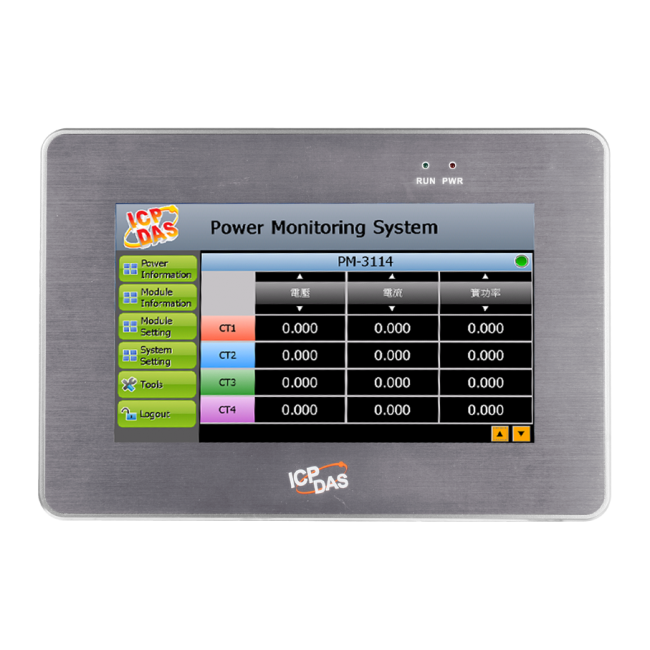

PMD-4201盤面型電表集中器


    產品型錄(PDF)

        功能與特性
  • 無須安裝工具,透過瀏覽器即可進行系統操作
  • 提供 10.4" TFT LCD觸控螢幕進行本地端操作及 PoE (Power over Ethernet) 功能
  • 提供遠端連線,以瀏覽器登入進行操作
  • 支援最多連接24顆泓格科技Modbus TCP/RTU電錶 (其中Modbus TCP電錶最多16顆)及8顆Modbus I/O控制模組
    • 單一連接介面 [COM1/COM2] 至多連接 16 顆電錶
    • 支援最多 4 顆泓格科技 PM-4324 系列電錶
  • 提供本機端及瀏覽器端的即時及歷史電力資料顯示
  • 提供瀏覽器端用電資訊統計報表 ( 日報及月報 )
  • 提供記憶卡,以儲存電力資訊
  • 提供電力檔案定時自動回送,並支援網路斷線回復後的檔案補遺機制
  • 內建 IF-THEN-ELSE 邏輯引擎,提供完整電力需量管理功能
  • 支援 Email 警報通知功能 & SMS 簡訊警報通知功能 ( 簡訊發送需搭配泓格簡訊機 )
  • 透過 Modbus I/O 控制模組,可依用電狀況立即調整設備運作
  • 支援排程 (Schedule) 功能,方便透過 Modbus I/O 模組管控用電設備
  • 支援 Modbus TCP/RTU Slave 功能,可與 SCADA 軟體無縫連接
  • 支援SNMP & MQTT通訊協定
  • 支援雲端 IoT 平台連接功能 (Microsoft Azure 與 IBM Bluemix)


      產品簡介
       PMD-4201 電錶集中器 (Power Meter Concentrator with Display) 為泓格科技所開發,結合網頁操作介面及資訊顯示、電力資料收 集、自主邏輯控制、電力需量管理、資料備援記錄、本機端資訊顯示及遠端警報訊息通知等功能的智慧型 Web-based 電力管理集中器。PMD-4201 可透過 RS-485 或 Ethernet 介面連接泓格科技的智能電錶,讀取電錶所量測的用電設備電力資料,並進行用電資料的即時記錄,PMD- 4201 同時也提供電力資料檔案的回傳機制,在搭配後端的 PMC Data Server 資料庫匯整軟體或 SCADA 軟體後,可提供使用者進行用 電資料的整合與分析。

PMD-4201 支援 10.4" TFT LCD 觸控螢幕,使用者可透過該觸控螢幕快速進行應用案場端的電力資訊瀏覽及系統參數設定,除此之外, PMD-4201 也內建網頁伺服器 (Web Server),使用者可藉由瀏覽器直接連接至 PMD-4201 進行各項電力資訊的遠端瀏覽及遠端 系統參數設定。PMD-4201 支援標準 Modbus TCP/RTU、SNMP與MQTT等通訊規範,可與SCADA/MIS/廠務管理(MES)/網管/IoT系統無縫連接,並取得被監控設備的即時用電資訊。

PMD-4201 除可與泓格科技的 M-7000 I/O 模組連接外,更可連接標準 Modbus TCP/RTU Slave 模組,透過與 I/O 控制模組的連接、 IF-THEN-ELSE 邏輯運算能力及 Email/SMS/SNMP Trap 警報訊息發送功能的搭配,PMD-4201 可提供更完整的電力需量管理及警報通知機 制,並可依據電力需量狀況即時卸載設備,即時管控被監控設備的用電行為。

在使用 PMD-4201 架設電力監控系統的過程中,使用者不必進行繁雜的程式撰寫,僅需透過網頁或本機端的設定操作,即可讓管理者快 速方便的瞭解各用電設備的電力使用狀態並協助管理者對用電資訊進行統計分析,過程簡單且快速,可大幅降低使用者在建置電力監控系統時的 資源花費。

目前支援電錶 :
Modbus RTU:PM-3112 / PM-3114 / PM-3133 / PM-3033 / PM-4324
Modbus TCP:PM-3112-MTCP / PM-3114-MTCP / PM-3133-MTCP / PM-3033-MTCP / PM-4324-MTCP



      產品應用
pmd2201sys

      規格
型號 PMD-4201
系統
內建服務 PMC Runtime、Web server、FTP server
記憶卡 microSD插槽含4GB micro SDHC card (最高支援32GB)
CPU模組
CPU 32-bit ARM CPU(1GHz)
DRAM 512MB
Flash (SSD) 256MB
Memory Expansion SD 插槽含 4GB SDHC card( 最高支援 32 GB)
LED 指示燈 2 個 LED 顯示電源及運行狀態
Rotary Switch 有 (0 ~ 9)
LCD
對角尺寸 10.4" (4:3)
解析度 800 x 600
亮度 (cd m2) 400
對比 500:1
LED 背光壽命 ( 小時 ) 50,000
觸控面板 五線電阻式,80% 透光度
通訊介面
Ethernet 1 x RJ-45 10/100/1000 Base-TX
USB 2.0 (host) 2 組
COM 1 RS-485 (Data+, Data-) (9-wire DB9 connector); 2500 VDC isolated
COM 2 RS-485 (Data+, Data-) (9-wire DB9 connector); 2500 VDC isolated
COM 3 RS-485 (Data+, Data-, GND); 2500 VDC isolated
機械特性
尺寸 (W x H x D) 291 mm x 229 mm x 54 mm
Panel Cut-Out (W x H) 277 mm x 215 mm, +/- 1 mm
安裝方式 Panel Mounting
Ingress Protection Front panel: NEMA 4/IP65
環境參數
運作溫度 -10 °C ~ +60 °C
儲存溫度 -20 °C ~ +70 °C
相對溼度 10 ~ 90% RH ( 無凝露 )
電 源
輸入範圍 +12 VDC ~ +48 VDC
Power from PoE IEEE 802.3af
功耗 13 W
