tBOX313-835-FL


 產品型錄(PDF)


        特色
 > 通過eMark與ISO7637標準認證，以及符合歐洲鐵路車輛防火EN45545-2認證標準
 > 內建四核心Intel® Atom™ Bay Trail-I E3845中央處理器4C@1.91 GHz
 > 配備高效能最高達4 GB的DDR3L-1333系統記憶體
 > 無風扇系統操作，採 IP40-rated 機殼防塵機構設計
 > 配備寬溫固態硬碟機時，支援零下40°C至高溫70°C寬溫操作範圍
 > 配備隔離式RS-422/485埠、CAN bus 2.0A/B埠以及數位輸入/出埠
 > 支援M12/RJ-45類型千兆乙太網路埠、USB 2.0埠與SATA2介面
 > 前面板附1組2.5吋SATA硬碟機固定架與1組CFast™插槽
 > 即時保險絲修復設計
 > 內部配備PCI Express Mini Card插槽，附帶SIM卡插槽
 > 機身尺寸：寬24.4公分 x 深18.05公分 x 高6.51公分，重量僅3公斤
 > 適合應用於智慧交通系統、車載設備控制器以及車隊管理與監控



       產品簡介
  通過eMark與ISO7637標準認證的無風扇嵌入式車載系統  tBOX313-835-FL，搭載四核心Intel® Atom™ Bay Trail-I E3845中央處理器，內建4 GB的DDR3L系統記憶體，工業級寬溫設計；此強大平台擁有ISO7637標準認證的車載型供電設計，以防止電器瞬態損害；支援隔離式COM埠、M12接頭千兆乙太網路埠、CAN Bus 埠、數位輸入/出埠以及豐富的擴充介面，以提高車輛應用系統運行的可靠性。內部配備3組PCI Express Mini Card插槽及2組SIM卡插槽，可支援3G/4G、GPS追蹤與導航擴充應用需求。此無風扇車載專用嵌入式電腦無疑提供個人以及公車、警車、計程車與卡車等大眾運輸平台全方位解決方案


       產品規格


Standard Color
  • Silver-Black
Construction
  • Aluminum extrusion and heavy-duty steel
CPU
  • Intel® Atom™ processor E3845 (4C@1.91 GHz)
System Memory
  • DDR3L-1333, 4GB memory onboard
Chipset
  • SoC integrated
BIOS
  • AMI

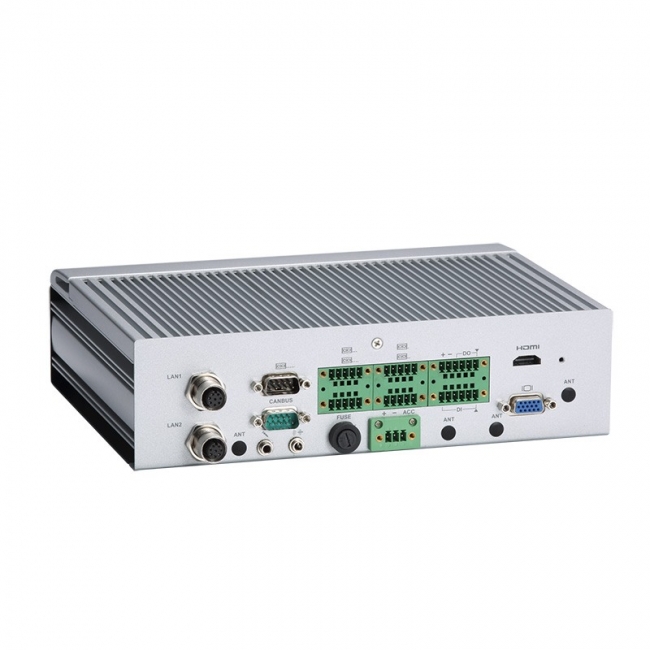

System I/O Outlet
  • Rear Side
  • 2 x GbE LAN (M12 A-coded) (RJ-45, PoE is optional)
  • 4 x Isolated RS-232 (4-Wire)/422/485 (terminal)
  • 1 x RS-232 (DB9)
  • 1 x Isolated DI/DO (6-in/2-out)
  • 1 x Isolated CAN Bus
  • 2 x Audio (mic-in/line-out, screw type)
  • 1 x VGA 1 x HDMI
  • 1 x HDMI bracket hole
  • 1 x VDC power input
  • 1 x Fuse
  • 4 x Antenna opening

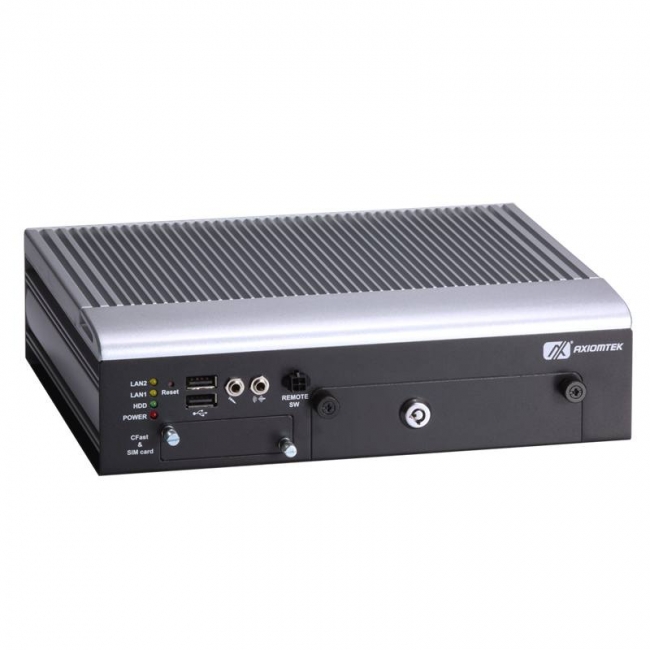

Front Side
2 x USB 2.0
2 x Audio (mic-in/line-out, screw type)
1 x Reset switch
1 x Remote power switch
1 x 2.5” SATA drive tray
1 x CFast™ slot +
2 x SIM card sockets

Instant Fuse Repair
  • Current Rating: 15 A
  • Voltage Rating: 125 V
Watchdog Timer
  • 255 levels, 0 ~ 255 seconds/minutes
Storage
  • 1 x 2.5” SATA HDD (suspension designed, HDD height supports 7/9.5/12.5/15 mm)
  • 1 x CFast™/ 1 x mSATA
Expansion Interface
  • 3 x PCIe Mini Card with 2 x SIM card slot (two front accessible)
System Indicator
  • 1 x green LED for HDD active
  • 1 x yellow LED for LAN1 active
  • 1 x yellow LED for LAN2 active
  • 1 x red LED for power
Power Supply
  • Power input: 9 ~ 36 VDC
  • Typical: 12/24 VDC
Operating Temperature
  •  -40°C ~ +70°C (-40°F ~ +158°F) with W/T SSD
  • -25°C ~ +55°C (-13°F ~ +131°F) with W/T HDD
Humidity
  • 5% ~ 95%, non-condensing.
Vibration Endurance
  • 3 Grms with SSD & CFast™ (5-500Hz, X, Y, Z direction; Random) (IEC 60068-2-34)
  • 2 Grms with HDD (5 ~ 500Hz, X, Y, Z direction; Random)
Dimensions
  • 244 mm (9.6") (W) x 180.5 mm (7.1") (D) x 65.1 mm (2.56") (H)
Weight (net/gross)
  • 3 kg (6.61 lb)/4 kg (8.82 lb)
Certificate
  • CE, E-Mark, ISO 7637 certified
EOS support
  • Windows® 10, WE8S, WES 7, Linux
