8點熱電耦輸入 CAN-2018C



 產品型錄(PDF)

        簡   介

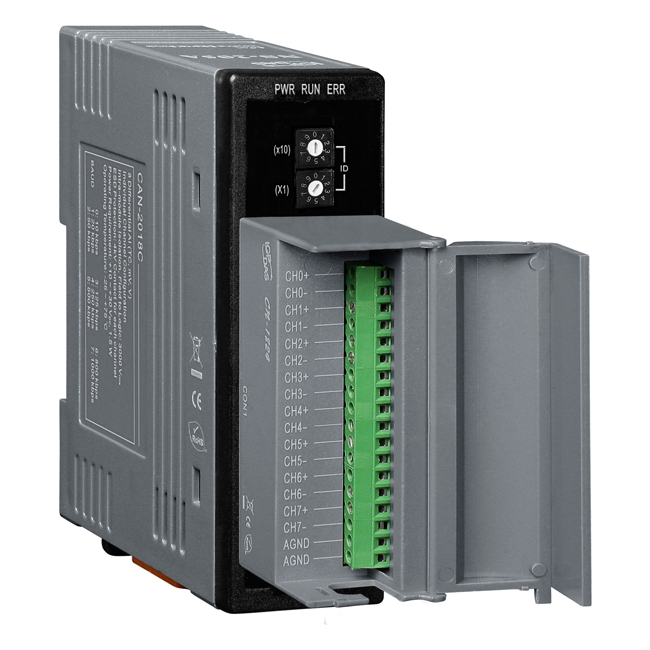

 CAN-2018C 模組遵循 CiA 4.02 版DS-301規範與2.1版DSP-401 規範,用戶可直接採用標準 CANopen 通訊協定讀取熱電耦的數值並設定熱電耦的相關參數。CAN-2018C 提供的 EDS 檔案通過 CiA CANopen Conformance Test 軟體的測試,因此,能輕易的將此 EDS 應用在標準 CANopen 主站軟體上。CAN-2018C 的模組擁有 8 通道熱電偶輸入。這些通道也能用來量測電壓或電流,因此可以很彈性的運用在各種不同的系統上。

       產品應用





      硬體規格
CANopen介面
NMT 從站
錯誤控制 節點巡邏(Node Guarding)協議或心跳(Heartbeat)協議
PDO數量 10 個 RxPDO 與 10 個 TxPDO (TxPDO 支援動態 PDO 設定)
PDO模式 事件觸發、遠端要求、同步循環、同步非循環
PDO映射 支援
SDO 數量 1 個伺服端 SDO,沒有用戶端 SDO
緊急訊息 支援
CANopen 版本 DS-301 v4.02
設備設定檔 DSP-401 v2.1
通訊規範 ISO-11898-2, CAN 2.0A
鮑率(bps) 旋鈕設定10K、20K、50K、125K、250K、500K、800K與1Mbps
站號 ID 旋鈕設定 1~99
終端電阻 指撥開關設定 120 Ω 終端電阻
連接器 5 針螺絲端子(CAN_GND, CAN_L, CAN_SHLD, CAN_H, CAN_V+)
動態製作EDS文件
類比輸入
通道數 8 通道(2 線式差動)
輸入範圍 +/- 15mV, +/- 50mV, +/- 100mV, +/- 500mV, +/- 1V, +/- 2.5V, 需外接 125Ω 電阻的 -20mA ~ +20mA, 熱電偶(J, K, T, E. R. S, B, N, C)
解析度 16 位元
採樣率 10 樣本數/秒
精確度 +/-0.1% FSR
零值漂移 +/- 10 μV/ °C
量測漂移 +/- 25 ppm/ °C
共模抑制 86 dB
常模抑制 100 dB
輸入組抗 >400 kΩ
獨立通道設定 支援
開放熱電偶檢測 支援
過電壓保護 240 Vrms
靜電保護 接觸 4 kV class A
隔離 3000 Vrms 光耦合隔離
指示燈
CANopen 狀態 PWR LED、RUN LED、ERR LED
終端電阻 1個終端電阻指示燈
電源
輸入範圍 +10 ~ +30 VDC
功耗 1.5 W
機構
安裝方式 鋁軌
尺寸(寬 x 長 x 高) 32.3 mm x 99 mm x 77.5 mm ( W x L x H )
環境
操作溫度 -25 ~ 75 ℃
儲存溫度 -30 ~ 80 ℃
濕度 相對溼度10~ 90% RH, 無結露


     熱電偶類別
類別碼
溫度範圍 (°C)
J
-210 °C ~ +1200 °C
K
-270 °C ~ +1372 °C
T
-270 °C ~ +400 °C
E
-270 °C ~ +1000 °C
R
-50 °C ~ +1765 °C
S
-50 °C ~ +1765 °C
B
0 °C ~ +1820 °C
N
-270 °C ~ +1300 °C
C
0 °C ~ +2320 °C



     訂購訊息
CAN-2018C/S

8 通道 2 線式差動熱電偶輸入的 CANopen 從站模組
(包含CAN-2018C模組及CN-1824子版)
