簡 介
DeviceNet 是一種低成本的標準工業用網路通訊系統，以 CAN 總線的網路協定為基礎，主要用於機器控制的嵌入式網路，如工廠業機器控制、飛機發動機監控、工廠自動化、醫療設備控制、遠端數據採集、環境監控或包裝機控制等。在多樣化的應用系統中，它能提供設備與設備之間的通訊服務，初階如感測器、致動器，或是更高階的控制器等。DeviceNet 允許以具組織性及必要性的方式，在節點之間進行直接的對等數據交換，定義便於所有應用程式通訊連結的方案。

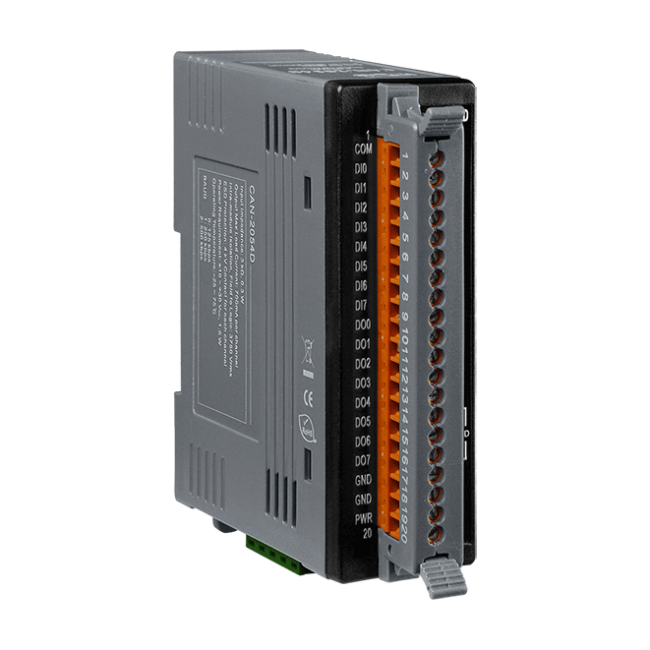

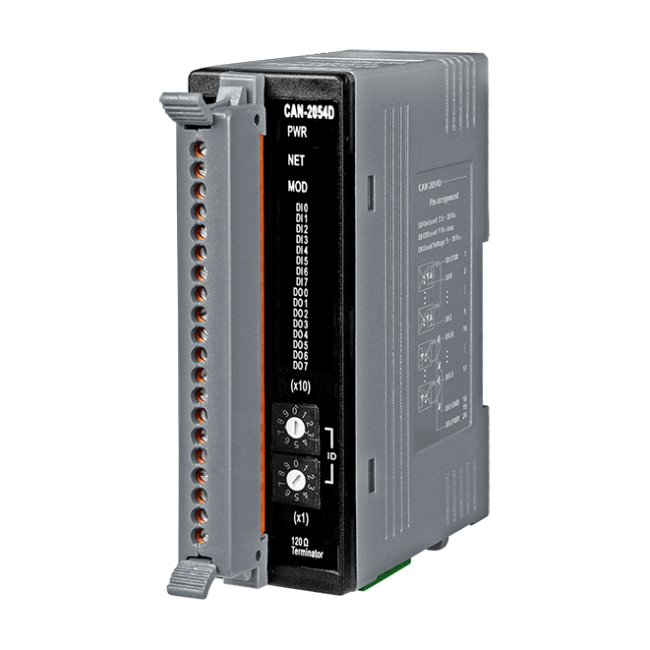

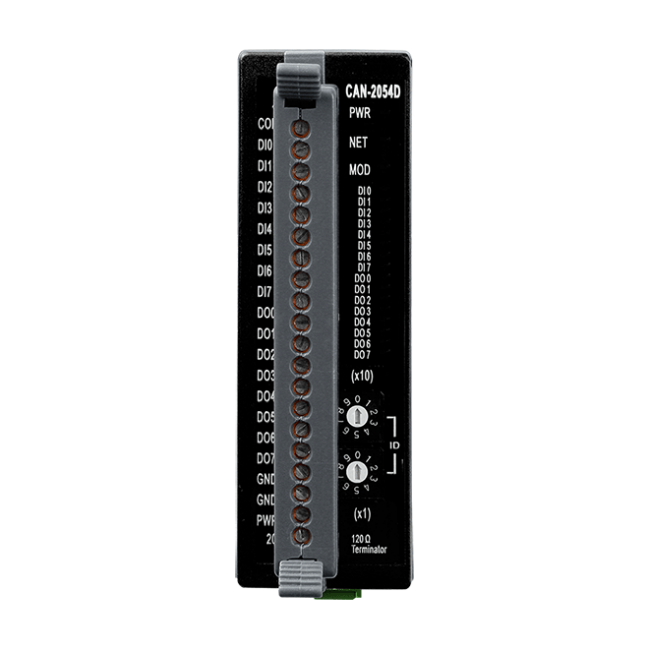

CAN-2054D是DeviceNet 從站模組，遵循Volume I/II Release 2.0 DeviceNet規範，能透過標準的 DeviceNet 協定設定CAN-2054D的組態或存取數位輸出或輸入通道的狀態。模組本身也提供標準的EDS檔案。 因此，用戶可以藉由這個檔案輕易的與DeviceNet主站介面連結。CAN-2054D模組擁有 8 通道隔離型數位輸出與 8 通道隔離型數位輸入，能被運用在各種不同架構上，例如 PNP、NPN、TTL、繼電器等。
產品應用
我們已能夠和以下 DeviceNet 主站設備及閘道器進行通訊。
- Allen-Bradley(AB) 193-DNENCAT, 193-DNENCATR
- OMRON CJ1W-DRM21
- OMRON CS1W-DRM21-V1
- OMRON C200HW-DRM21-V1
- OMRON 3G8F7-DRM21-E
硬體規格
| DeviceNet介面 | |
| DeviceNet版本 | Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 |
| DeviceNet設備種類 | Group 2 Only Server |
| 支援連線方式 | 支援一組 Explicit Messaging 支援一組輪詢(Polling) I/O 支援一組位元觸發(Bit-Strobe) I/O |
| 通訊速率(bps) | 125K, 250K, 500K |
| 設備識別碼 | 0~63 (使用旋鈕設定) |
| 設備心跳通訊訊息 | 有 |
| 設備關閉通訊訊息 | 有 |
| 終端電阻 | 跳線設定 120 Ω 終端電阻 |

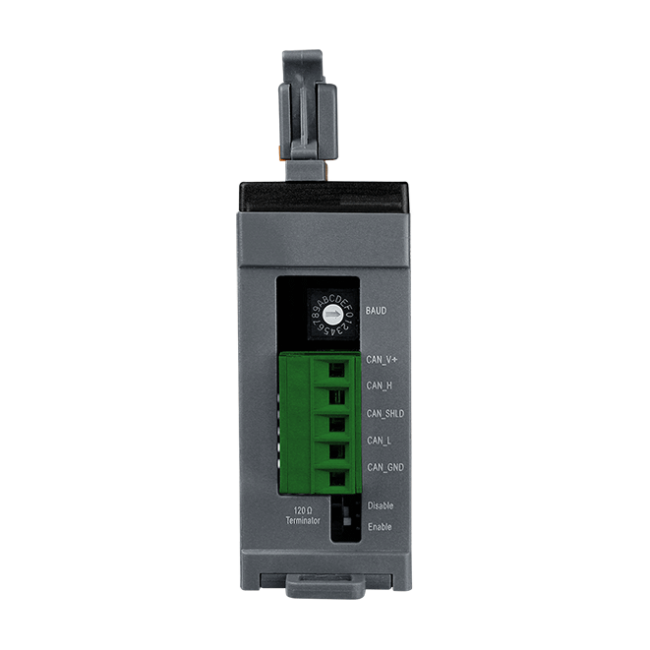

| 連接器 | 5 針螺絲端子 (CAN_GND, CAN_L, CAN_SHLD, CAN_H, CAN_V+) |
| EDS文件 | 有 |
| 狀態LED指示燈 | PWR/NET/MOD |
| 數位輸入 | |
| 通道數 | 8 通道，匯端或源端(Sink / source) |
| ON 電壓準位 | +3.5 ~ +30 VDC |
| OFF 電壓準位 | +1 VDC Max. |
| 輸入組抗 | 3 kΩ, 0.3 W |
| 模組間隔離 | 3750 Vrms 光耦合隔離 |
| 靜電保護 | 每個通道4 kV (Contact) |
| 數位輸出 | |
| 通道數 | 8 通道，匯端(Sink) |
| 負載電壓 | +5 ~ +30 VDC |
| 負載電流 | 最大每通道 700 mA |
| 輸出類型 | 開集極(Open Collector) |
| 模組間隔離 | 3750 Vrms |
| 靜電保護 | 每個通道 4 kV |
| 指示燈 | |
| DeviceNet 狀態 | 3個指示燈: PWR/NET/MOD |
| 終端電阻 | 1個終端電阻指示燈 |
| DI LED | 8 個 DI 指示燈 |
| DO LED | 8 個 DO 指示燈 |
| 電源 | |
| 輸入範圍 | +10 ~ +30 VDC |
| 功耗 | 1.5 W |
| 機構 | |
| 安裝方式 | 鋁軌安裝 |
| 尺寸(寬 x 長 x 高) | 32.3 mm x 99 mm x 77.5 mm ( W x L x H ) |
| 環境 | |
| 操作溫度 | -25 ~ 75 ℃ |
| 儲存溫度 | -30 ~ 80 ℃ |
| 濕度 | 相對溼度10~ 90% RH, 無結露 |
訂購訊息
|
CAN-2054D
|

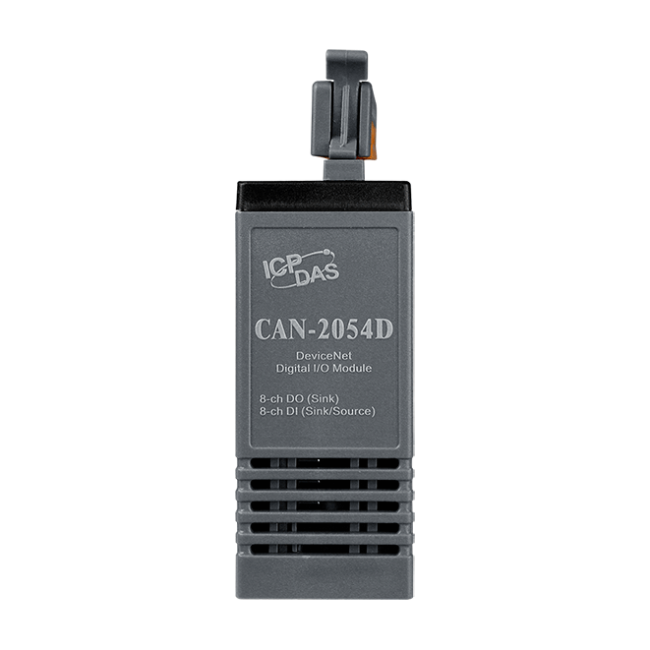

隔離型8通道數位輸出及8通道數位輸入的DeviceNet從站模組 |
